Composity configurazioni

Nelle pagine seguenti sono visualizzate le misure della scala (ingombro a terra) in base al numero dei gradini ed è possibile determinare il senso di salita l'entrata e l'uscita, la forma e la dimensione minima del foro solaio.

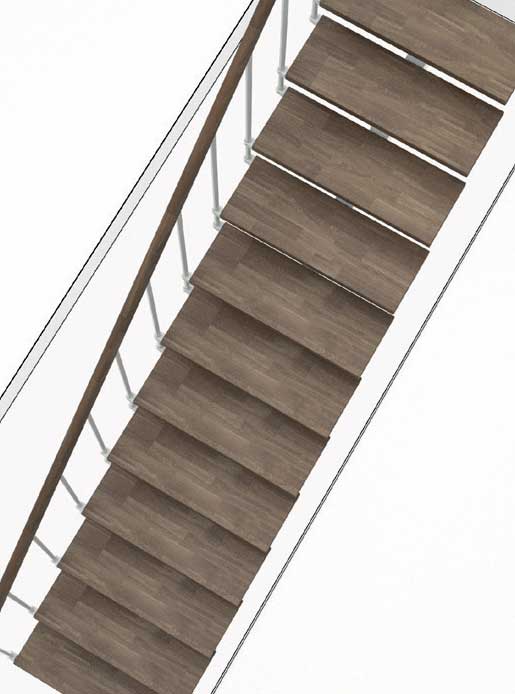

RETTILINEA


Misure della scala rettilinea
- 10 gradini
- 11 gradini
- 12 gradini
- 13 gradini
- 14 gradini
CON 1 GIRO
Misure della scala con 1 giro
- 10 gradini
- 11 gradini
- 12 gradini
- 13 gradini
- 14 gradini

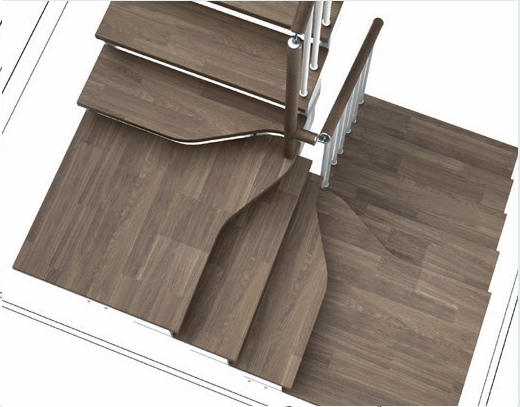

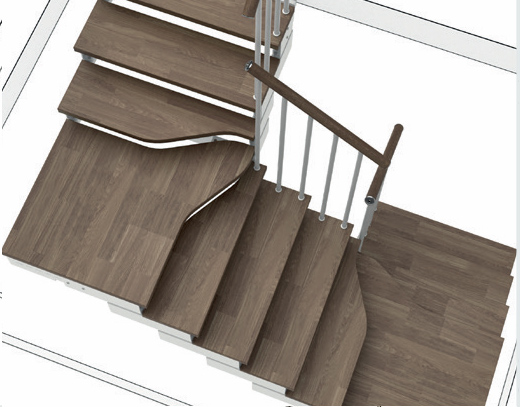

CON 2 GIRI

Misure della scala con 2 giri
- 10 gradini
- 11 gradini
- 12 gradini
- 13 gradini
- 14 gradini
SENSO DI SALITA
Orario
Antiorario
POSIZIONE GIRO
In basso
Intermedia
In alto
DIMENSIONI DEL FORO

Se il foro esiste: sulla base dell’altezza tra i piani (H) da collegare, selezionare tra le possibili configurazioni della scala quella compatibile con il foro solaio esistente secondo lo schema riportato sotto.
Se il foro deve essere ancora realizzato: sulla base dell’altezza tra i piani (H) da collegare, realizzare il foro solaio compatibile con la configurazione della scala scelta (rettilinea, con un giro, con due giri) secondo lo schema riportato sotto.





ALTEZZA TRA
I PIANI (H)
DIMENSIONI DEL FORO SOLAIO
(con spessore di solaio di 30 cm)
Min. 240 cm* - Max. 260 Il foro solaio deve avere come minimo
le dimensioni della scala
Min. 260 cm - Max. 280 Il foro solaio deve avere come minimo
le dimensioni della scala meno 1 gradino in basso
Min. 280 cm - Max.305 Il foro solaio deve avere come minimo
le dimensioni della scala meno 2 gradini in basso
Min. 305 cm - Max. 325 Il foro solaio deve avere come minimo
le dimensioni della scala meno 3 gradini in basso
Superiore a 325 cm Il foro solaio deve avere come minimo
le dimensioni della scala meno 4 gradini in basso
* inferiore a 240 cm: Il foro solaio deve avere come minimo le dimensioni della scala più 1 gradino all'indirizio della scala (in basso)
LARGHEZZA FORO: larghezza scala + 5 cm.
